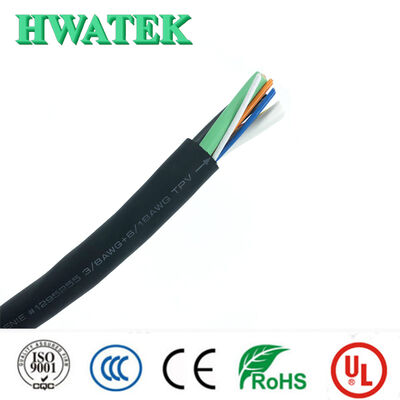

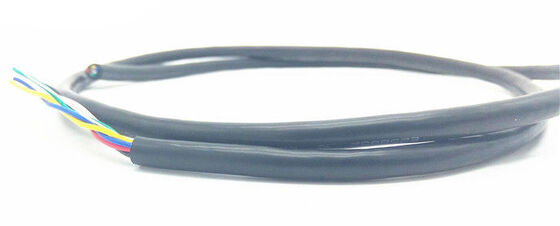

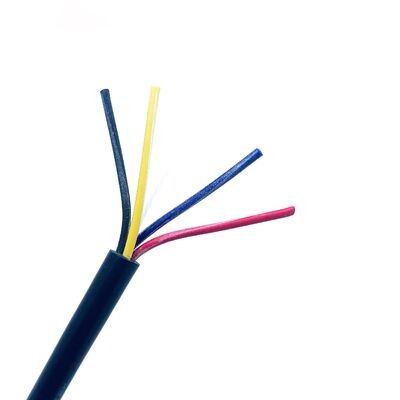

UL2517 300V Kabel Fleksibel Multicore tahan minyak
Ringkasan Produk
Kabel sinyal kontrol elevator 300V ini memiliki konduktor tembaga, isolasi, pengisi, pita, pelindung opsional, dan konstruksi sarung luar.,Kabel menawarkan fleksibilitas tinggi, ketahanan suhu hingga 105 ° C, ketahanan minyak, dan tahan api.
Fitur Utama
Fleksibilitas yang Tinggi
Dirancang untuk pemasangan mudah di ruang lift yang sempit
Ketahanan suhu
Diatur untuk suhu operasi -40°C sampai 105°C
Resistensi Minyak
Cocok untuk paparan minyak 60°C atau 80°C
Penangkal Api
Memenuhi standar uji api VW-1, FT1, FT2
Bidang Aplikasi
Terutama digunakan untuk pemasangan tetap kabel transmisi sinyal di poros lift termasuk:
- Kabin kontrol ke kabel switch hoistway
- Kabel pengangkat saklar sirkuit keamanan
- Pencetakan paksa atas/bawah dan pencetakan batas
- Kabel kunci pintu dan kabel cabang
- Kabel saluran utama dan cabang untuk tampilan lantai
| Lingkup Penerapan |
Tegangan nominal |
Spesifikasi yang direkomendasikan |
Jumlah Inti yang Disarankan |
Kabin kontrol → kabel switch hoistway
Kabel pengangkat saklar sirkuit keamanan |
300V |
26AWG-14AWG |
7+1 |
| Saklar paksa atas, saklar paksa bawah, saklar batas atas, saklar batas bawah, saklar kunci tangga, saklar kembali api |
300V |
26AWG-14AWG |
2+1 |
| Kabel batang kunci pintu dan kabel cabang kunci pintu di jalur angkat |
300V |
26AWG-14AWG |
2+1 |
Kabin kontrol → kabel tampilan lantai hoistway
Kabel saluran utama layar lantai, kabel cabang layar lantai |
300V |
26AWG-14AWG |
Jumlah lapisan +N+PE |
Diagram Struktur Kabel
Konstruksi Kabel:
1 - Konduktor, 2 - Isolasi, 3 - Pengisian, 4 - Tali, 5 - Perisai (Opssional), 6 - Lapisan luar
Pencetakan:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK
Konstruksi Dasar
- Konduktor:Tembaga padat atau Stranded
- Isolasi:PVC campuran khusus
- Perisai atau Pelita:Opsional
- Jaket:PVC campuran khusus
Kepatuhan Standar
Standar Internasional:UL758, UL1581, UL2556
Kepatuhan Lingkungan:RoHS, REACH sesuai
Spesifikasi Teknis
- Tegangan nominal:300V
- Rating suhu:-40°C sampai 105°C
- Rating Api:VW-1, FT1, FT2
- Resistensi minyak:60°C atau 80°C Minyak
- Uji Tegangan:AC 2,0 kV/1 menit
Spesifikasi Rinci
Tabel berikut memberikan spesifikasi dimensi dan listrik rinci untuk berbagai konfigurasi kabel:
| Jumlah Inti × Spesifikasi |
Struktur konduktor |
Diameter luar konduktor (mm) |
Ketebalan Insulasi Rata-rata (mm) |
Isolasi Diameter luar (mm) |
Rata-rata Ketebalan Lapisan (mm) |
Diameter luar yang selesai (mm) |
Berat bersih kabel (kg/km) |
Max Konduktor DC Resistance (20°C) Ω/km |
| 2C × 26AWG |
7/0.16 |
0.48 |
0.30 |
1.2±0.05 |
0.76 |
4.3±0.20 |
19.2 |
150 |
| 2C × 24AWG |
7/0.20 |
0.60 |
0.30 |
1.3±0.05 |
0.76 |
4.5±0.20 |
21.9 |
94.2 |
| 2C × 22AWG |
7/0.254 |
0.76 |
0.30 |
1.5±0.05 |
0.76 |
4.9±0.20 |
27.0 |
59.4 |
| 2C × 20AWG |
7/0.32 |
0.96 |
0.30 |
1.7±0.10 |
0.76 |
5.3±0.20 |
33.7 |
36.7 |
| 2C × 18AWG |
16/0.254 |
1.15 |
0.30 |
1.9±0.10 |
0.76 |
5.7±0.20 |
41.2 |
23.0 |
| 2C × 16AWG |
26/0.254 |
1.49 |
0.30 |
2.2±0.10 |
0.76 |
6.4±0.30 |
55.2 |
14.6 |
| 2C × 14AWG |
41/0.254 |
1.87 |
0.30 |
2.6±0.10 |
0.76 |
7.2±0.30 |
75.7 |
8.96 |
Catatan:Dimensi rinci dan parameter teknis tunduk pada spesifikasi produk kami.dan juga dapat disesuaikan sesuai dengan kebutuhan pelanggan atau penggunaan aktual.
Informasi Produsen
Profil Perusahaan:
Didirikan pada tahun 2004 dengan investasi modal 9 juta USD, pabrik kantor pusat kami di Kunshan meliputi 14.980 meter persegi.kami mendirikan fasilitas Nantong kami dengan investasi modal 100 juta RMB yang mencakup 34Sertifikasi dengan ISO9001, ISO14001, IATF16949, dan ISO13485 sistem mutu, semua produk telah lulus CCC, UL, CUL, CE, CSA, dan ETL sertifikasi keselamatan.Kami melayani pelanggan global melalui sistem penjualan kami yang didirikan berdasarkan prinsip manajemen kejujuran, Inovasi, dan Perlindungan Lingkungan.
Sertifikasi
Proses Produksi
Pengiriman & Logistik
Pertanyaan yang Sering Diajukan
T: Produk apa yang Anda sediakan?
A: Kami memproduksi kabel elektronik konsumen, kabel hook-up, kabel industri, kabel robot, kabel pengisian EV, dan kabel energi baru/hijau.
T: Sertifikasi apa yang Anda miliki?
A: Kami mempertahankan sertifikasi UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, dan ETL.
T: Bisakah kita menerima sampel sebelum memesan?
A: Ya, kami menyediakan sampel untuk evaluasi sebelum pemesanan.
T: Berapa waktu pengiriman Anda?
A: Pemesanan standar diselesaikan dalam 2-3 minggu, diperpanjang menjadi 5-6 minggu selama musim puncak.
T: Bagaimana Anda menjamin kualitas produk?
A: Kami melakukan pengambilan sampel pra produksi sebelum produksi massal dan pemeriksaan akhir sebelum pengiriman untuk memastikan standar kualitas.
